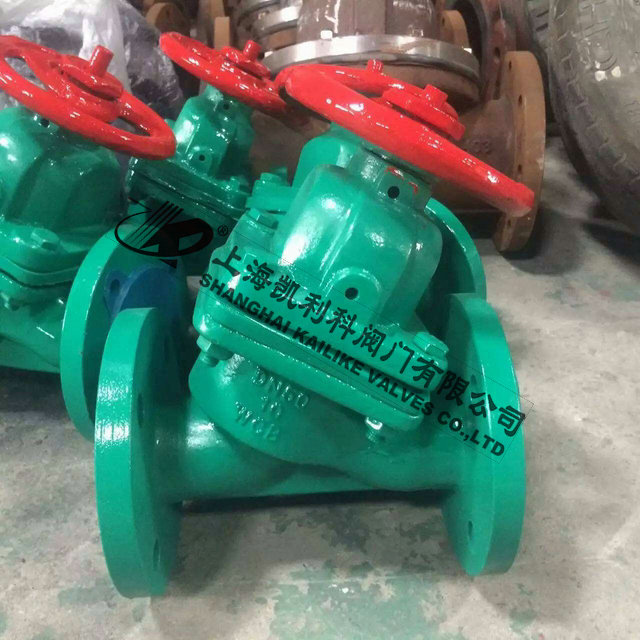

G45J直流式襯膠隔膜閥是一種特殊形式的截斷閥，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作
| 產品名稱： | 直流式襯膠隔膜閥 | 產品型號： | G45J |
| 公稱通徑： | DN32～DN250 | 結構形式： | 直流式 |
| 公稱壓力： | 0.6MPa～1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 手動 | G41J(堰式) | 手動 | G641J(往復式) |
| G41F5(堰式) | G641F5(往復式) | ||
| G45J(直流式) | G6B41F(常閉式) | ||
| G45F5(直流式) | G6B41F5(常閉式) | ||
| 電動 | G9B41J(防爆式) | 電動 | G941J(普通型) |
| G9B41F5(防爆式) | G941F5(普通型) |
| 遵循規范 | STANDARD |
| 設計與制造 | GB12239 |
| 結構長度 | GB1221/JB1688 |
| 法蘭尺寸 | JB78/JB79(GB HG SH) |
| 壓力試驗 | GB/T13927 |
| 標簽 | GB12220 |
| 供貨 | GB/T12252 |

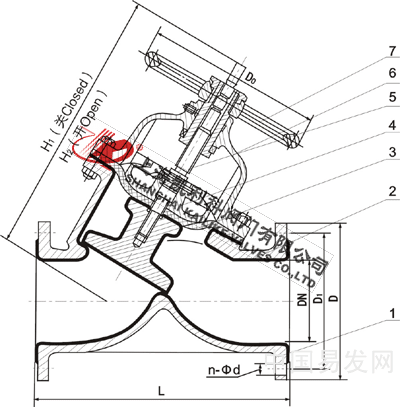

| 型號 | 公稱通徑DN(mm) | 尺寸（㎜） | |||||||||
| L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 |
重量 (㎏) |
||
| G45J-10 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | - | - | - | - | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-φ18 | - | - | 203 | 216 | 8.5 | |
| 50 | 210 | 160 | 125 | 140 | 4-φ18 | - | - | 213 | 229 | 14 | |
| 65 | 250 | 180 | 145 | 200 | 4-φ18 | - | - | 248 | 268 | 18 | |
| 80 | 300 | 195 | 160 | 200 | 4-φ18 | - | - | 281 | 305 | 30 | |
| 100 | 350 | 215 | 180 | 280 | 8-φ18 | - | - | 332 | 362 | 43 | |
| 125 | 400 | 245 | 210 | 320 | 8-φ18 | - | - | - | - | 67 | |
| 150 | 460 | 280 | 240 | 320 | 8-φ23 | - | - | 450 | 496 | 80 | |
| 200 | 570 | 335 | 295 | 400 | 8-φ23 | - | - | 594 | 654 | 150.2 | |
| 250 | 680 | 390 | 350 | 500 | 12-φ23 | - | - | 695 | 771 | 238 | |
聲明：【G45J直流式襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G45J直流式襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
